BELDEN 74010NH DataTuff CAT6A S/FTP PROFINET Type A Yeşil LSZH KabloMetre kesim veya 500 m orijinal makara
SATIŞ ŞEKLİNİ SEÇİN
Mevcut Seçenekler
METRAJ ARTTIKÇA BİRİM FİYAT DÜŞER
İhtiyacınız kadar alın, metre başına daha az ödeyin
İstenen uzunlukta kesim veya 500 metre orijinal makara. Aşağıdaki fiyatların tamamı KDV dahildir.
Tükendi
DATATUFF® · CAT6A · PROFINET TYPE A
Yeşil LSZH kılıf, dört ayrı folyo ekranlı çift ve som bakır
BELDEN 74010NH DataTuff®, zorlu endüstriyel ortamlarda PROFINET CAT6A ve sabit tesisat için Type A kablodur. Dört bükümlü çiftte toplam 8 adet 22 AWG som çıplak bakır iletken kullanır. S/FTP yapıda her çift ayrı folyo ekranla sarılır; tüm çiftleri birlikte %80 kaplamalı kalaylı bakır örgü ekran çevreler.
Bu sayfada yeşil, düşük dumanlı halojensiz LSZH / FRNC dış kılıflı ürün sunulur. Damar yalıtımı köpüklü PE, nominal kablo çapı 8,7 mmdir.
KABLO YAPISI
Dört bireysel folyo ekran ve ortak örgü
- 4 bükümlü çift / 8 adet 22 AWG som çıplak bakır iletken
- Köpüklü PE – Polyethylene Foam damar yalıtımı; nominal yalıtımlı damar çapı 1,60 mm
- Çift renkleri beyaz + mavi, beyaz + turuncu, beyaz + yeşil, beyaz + kahverengi
- Her çifti ayrı ayrı saran %100 kaplamalı Alüminyum + Polimer folyo; alüminyum yüz dışta
- Bütün çiftleri saran kalaylı bakır (TC) örgü ekran; %80 kaplama
- Yeşil LSZH / FRNC alev geciktirici dış kılıf; nominal çap 8,7 mm
TEKNİK ÖZELLİKLER
BELDEN 74010NH DataTuff®
| Veri kategorisi | Category 6A |
|---|---|
| PROFINET uygulama tipi | Type A – som iletkenli sabit tesisat |
| Üretici frekans tablosu | 1–500 MHz |
| Çift / damar | 4 çift / 8 damar |
| İletken | 22 AWG som çıplak bakır – Solid BC |
| Damar yalıtımı | PE – Polyethylene (Foam), köpüklü polietilen |
| Nominal yalıtımlı damar çapı | 1,60 mm (0,0630 in) |
| Çift renkleri | Beyaz + mavi; beyaz + turuncu; beyaz + yeşil; beyaz + kahverengi |
| Çekirdek | Dört çift birlikte bükülmüş |
| İç ekran | Her çift için ayrı Bi-Laminate Alüminyum + Polimer folyo |
| İç ekran kaplaması | %100; alüminyum yüz dışta |
| Dış ekran | %80 kaplamalı kalaylı bakır (TC) örgü |
| Dış kılıf | LSZH – düşük dumanlı, halojensiz, alev geciktirici / FRNC |
| Nominal kablo çapı | 8,7 mm (0,34 in) |
| Bu sayfadaki ürün rengi | Yeşil |
| Bu sayfadaki orijinal makara | 500 metre |
ELEKTRİKSEL ÖZELLİKLER
Direnç, kapasitans ve gecikme
| Azami iletken DC direnci | 59,1 Ω/km (18,0 Ω/1000 ft) |
|---|---|
| Azami karşılıklı kapasitans | 56 pF/m (17 pF/ft) |
| Azami kapasitans dengesizliği | 160 pF/100 m |
| Nominal karakteristik empedans | 100 Ω |
| Azami çiftler arası gecikme farkı | 25 ns/100 m |
| Nominal yayılma hızı (NVP) | %78 |
| Gerilim derecesi | 30 V AC |
FREKANSA GÖRE PERFORMANS
1–500 MHz · üretici sınır değerleri
| Frekans MHz |
Azami IL dB/100 m |
Asgari NEXT dB |
Asgari ACR dB |
Asgari PSACR dB |
Asgari ACRF / ELFEXT dB |
Asgari RL dB |
Asgari ELTCTL dB |
|---|---|---|---|---|---|---|---|
| 1 | 2 | 78 | 76 | 73 | 78 | 20 | 35 |
| 4 | 3,7 | 78 | 74,3 | 71,3 | 78 | 23 | 23 |
| 10 | 5,9 | 78 | 72,1 | 69,1 | 75,3 | 25 | 15 |
| 16 | 7,4 | 78 | 70,6 | 67,6 | 71,2 | 25 | 10,9 |
| 31,2 | 10,4 | 78 | 67,6 | 64,6 | 65,4 | 23,6 | 5,1 |
| 62,5 | 14,9 | 75,5 | 60,6 | 57,6 | 59,4 | 21,5 | — |
| 100 | 19 | 72,4 | 53,4 | 50,4 | 55,3 | 20,1 | — |
| 125 | 21,4 | 70,9 | 49,6 | 46,6 | 53,4 | 19,4 | — |
| 200 | 27,5 | 67,9 | 40,4 | 37,4 | 49,3 | 18 | — |
| 250 | 31 | 66,4 | 35,5 | 32,5 | 47,3 | 17,3 | — |
| 300 | 34,2 | 65,2 | 31,1 | 28,1 | 45,8 | 17,3 | — |
| 500 | 50,1 | 60,7 | 10,6 | 7,6 | 39,7 | 17,3 | — |
4 MHz altındaki sınırlar yalnız bilgilendirme amaçlıdır. “—” kaynak tabloda boş bırakılan hücredir. Üreticinin 31,2 MHz satırı ve ELTCTL değerleri kaynakta verildiği biçimde korunmuştur.
EKRAN PERFORMANSI
Grade 1 · Type I
| Transfer empedansı sınıfı | Grade 1 |
|---|---|
| Ekranlama sınıfı | Type I |
| Üretici ekranlama notu | Coupling Attenuation – kuplaj zayıflaması |
Uygun ekranlı bağlantı donanımı ve ekran sürekliliği, kurulan kanalın ekranlama performansı için birlikte değerlendirilir.
MEKANİK VE ÇEVRESEL ÖZELLİKLER
Sıcaklık, bükülme ve ortam dayanımı
| Çalışma sıcaklığı | −40 °C … +80 °C |
|---|---|
| Depolama sıcaklığı | −40 °C … +80 °C |
| Asgari sabit durum bükülme yarıçapı | 45 mm (1,8 in) |
| Asgari montaj bükülme yarıçapı | 90 mm (3,5 in) |
| Ortam uygunluğu | Indoor / Outdoor – iç ve dış ortam |
| Güneş ışığı direnci | UL 1581 sec 1200 |
| Yağ direnci | IRM 902, 70 °C × 4 saat; IEC 60811-404 |
STANDARTLAR VE UYUMLULUK
Aranabilir standart kodları ve yangın özellikleri
| Kablo kategorisi | Category 6A |
|---|---|
| PROFINET | Type A; üretici ürün tanımı |
| Uluslararası yapısal kablolama | ISO/IEC 11801-1 |
| CENELEC | EN 50173-1 |
| Tesisat ayrım sınıfı | EN 50174-2 kapsamında d |
| Alev yayılım testi | IEC 60332-1-2 |
| CPR yangına tepki | Eca |
| Halojensiz yapı | IEC 62821-1: uygun |
| Halojen miktarı | IEC 60754-1: sıfır |
| Halojen asit gazı | IEC 60754-2: azami iletkenlik 2,5 µS/mm; asgari pH 4,3 |
| Duman yoğunluğu | IEC 61034-2: asgari ışık geçirgenliği %60 |
| Güneş ışığı direnci | UL 1581 sec 1200 |
| Yağ direnci testi | IRM 902 70 °C × 4 saat; IEC 60811-404 |
| AWM ürün tanımı | AWM 20851 |
| Avrupa uygunluk işareti | EU CE Mark |
| Birleşik Krallık işareti | UKCA |
Eca yangına tepki sınıfıdır; LSZH kılıf ve düşük duman testleri ayrı özelliklerdir. Teknik değerler bu modelin güncel üretici veri föyüne dayanır.
PROFINET VE KULLANIM ALANLARI
Fabrika ve proses otomasyonu için Type A
Üreticinin uygulama listesi PROFINET CAT6A, zorlu ortamlar, IIoT, fabrika/proses otomasyonu, IP kameraları ve veri iletişimini içerir. Som iletkenli Type A yapı sabit tesisata yöneliktir. Dört ayrı ekranlı çift ve ortak örgü, endüstriyel kablolama tasarımında değerlendirilir.
500 metre makara ambalaj boyudur; tek bir Ethernet kanalının uzunluğu değildir. Kablo, bağlantı donanımı ve kurulum koşulları birlikte kanal performansını belirler.
YEŞİL ÜRÜN VARYANTLARI
Üreticinin yeşil renkli sipariş kodları
Mağazamız bu sayfada yeşil ürünü sunar; orijinal tam makara boyu 500 metredir. Aşağıdaki üretici ambalaj kodları anlık stok listesi veya ilave satış ebatları değildir.
| Üretici kodu | Renk | Ambalaj | Uzunluk | EAN |
|---|---|---|---|---|
| 74010NH.00100 | Yeşil | Makara | 100 m | 8719605129918 |
| 74010NH 005100M | Yeşil | Makara | 100 m | 6938935091265 |
| 74010NH.00500 | Yeşil | Makara | 500 m | 8719605127594 |
| 74010NH 005500M | Yeşil | Makara | 500 m | 6938935091272 |
SIK SORULAN SORULAR
Metraj, fiyat ve makara seçimi
Metreyle kesim sipariş edebilir miyim?
İstediğim uzunlukta kesim seçeneğini seçin ve miktar alanına tam metre girin. Güncel birim fiyat ve toplam, kullanılabilir kesim stoğuna göre anında gösterilir.
İndirimler nasıl uygulanır?
1–50 metre liste fiyatı; 51–100 metre %5; 101 metre ve üzeri %10 indirimli kesim fiyatıdır. 500 metre orijinal makara indirimi %15’dir. Kesim ve makara indirimleri birleştirilmez.
Tam makara nasıl sipariş edilir?
500 metre orijinal makara seçeneğini seçin. Miktar alanına makara adedi girilir; her adet 500 metre içerir. Tükendi.
Fiyatlar güncel mi?
Güncel liste metre fiyatına seçilen metrajın veya orijinal makaranın indirimi uygulanır. Gösterilen metre fiyatı ve toplam KDV dahildir.
ÜRETİCİ VE TEKNİK BELGELER
Resmî kaynakları inceleyin

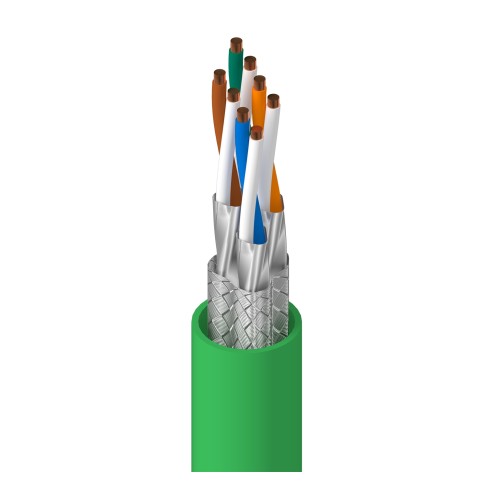

Kaynak: BELDEN resmî ürün sayfası ve 23.07.2026 tarihli Rev. 0.169 veri föyü. Yeni ana görsel yeşil kılıf, dört ayrı folyo ekranlı çift, ortak örgü ve sekiz som bakır iletkeni gösteren temsili sunumdur. Üreticinin özgün çizimi galeride ikinci sırada ve bu açıklamada bulunur. Önceki orijinal ürün fotoğrafı galeride korunur. Üreticinin teknik değişiklik hakkı saklıdır.
TESLİMAT VE SATIN ALMA
İhtiyacınıza uygun metrajı seçin
İstenen uzunlukta metre kesim veya 500 metre orijinal makara seçin. Metre kesim stoktan teslim. 500 metre orijinal makara: Tükendi. Güncel fiyat seçilen miktar ve satış şekline göre hesaplanır.
